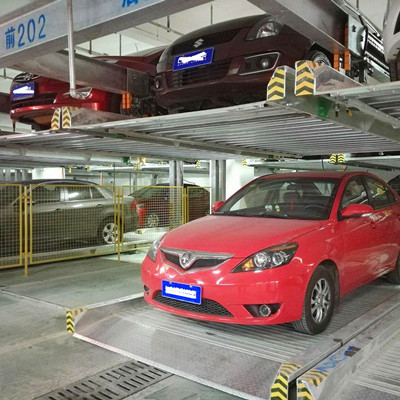

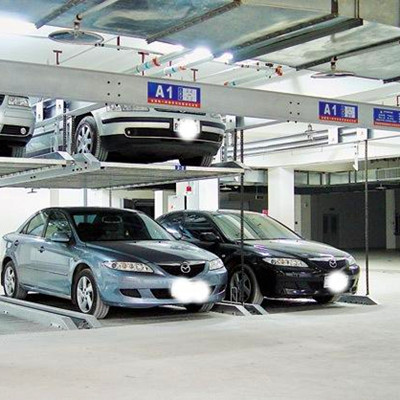

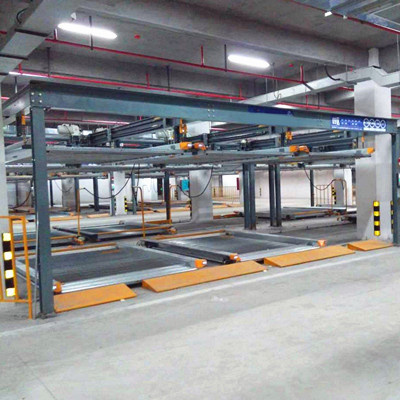

隨著私家車數量的劇增，“停車難”的問題已成為困擾中國城市交通及汽車行業發展的主要難題，特別是社區、住宅及辦公樓前，出現車輛無序停放，占用人行道、綠地和居民休閑地等現象，造成了城市環境和景觀的破壞，嚴重地影響了人們的正常生活，今天小編重點來給大家介紹的是一款可以節省地下車庫空間的液壓升降平臺設備，這種依靠液壓為主要驅動源的升降機械，應用于各大工廠的二三層貨物搬運，是當下代替電梯最為經濟理想的升降平臺設備。





      液壓升降機共有9個滑輪、3根鋼絲繩、2個鏈輪、2根鏈條。每根鋼絲繩一端固定在載車板一側，另一端依次繞過支柱上滑輪和下滑輪，然后固定在載車板的另一側；每根鏈條一端固定在載車板的一側，另一端繞過鏈輪固定在液壓缸基座上；鏈輪通過鏈輪軸與液壓缸柱塞頂端固定在一起；載車板直接與鋼絲繩、鏈條聯接。當液壓缸伸出時，鏈輪隨柱塞一起向上運動，進而使鏈條、鋼絲繩產生提升力，帶動載車板上升，載車板的運動速度為液壓缸伸出速度的2倍。





      液壓升降機采用單缸驅動液壓系統，與多缸同步回路液壓系統比較，所用元件較少，系統簡單，成本較低。整個液壓系統由定量液壓泵、柱塞缸、液壓控制閥、管路、油箱等元件組成，液壓升降機選用的液壓缸為柱塞缸，加工制造成本較低，進回油管道為同一管道，裝拆時方便快捷。下降時采用由單向節流閥構成的節流調速回路來控制下降速度。為防止液壓升降機因為自重下落造成的危險，采用了液控單向閥、P型中位機能的電磁換向閥構成的鎖緊回路，P型中位機能的電磁換向閥既能保證液控單向閥的良好密封鎖緊性能，又能使液壓泵在不停機的狀態下卸載，減少功率浪費。此外，為防止液壓缸內的油壓突然消失或鋼絲繩鏈條突然斷裂，液壓升降機設有防墜落保險裝置，對液壓升降機起到了雙重保護的作用。



      液壓升降機電氣控制系統采用繼電器控制方式，主要由交流接觸器、中間繼電器、熔斷器、熱繼電器、行程開關、按鈕開關等元件組成，具有價格低廉、抗干擾能力強、對維護技術要求不高等優點。所設計的電路結構簡單，安全可靠，利用自鎖、互鎖控制，實現了液壓缸的順序動作。設計的液壓升降機結構簡單，價格便宜。經樣機試驗，3組鋼絲繩滑輪傳動、2組鏈輪鏈條傳動構成的鋼索提升系統及單個液壓缸間接頂起載車板的傳動方式，能夠實現大面積平臺平穩同步升降，同時也能達到了升降高度為液壓缸行程二倍的效果，也為私家車庫的改裝服務提供了思路，使本來停放一臺車輛變成能停放兩臺車輛的車庫，提高私家車庫的使用價值。





      為地下車庫設計的液壓升降機，用以取代地下車庫的上下坡道，減少坡道占地面積，節省車庫建造土地成本。同時，還可為私家車庫提供改裝服務，使停放一臺車輛變成能停放兩臺車輛，提高私家車庫的利用率。與其他停車設備比較，該液壓升降機采用單缸液壓驅動，結構簡單，價格便宜，運行平穩。
